Hier haben wir einige Bauanleitungen von Norbert DK6NF eingestellt.
Viel Spaß beim Basteln und Nachbauen.

Die Baupläne werden ständig aktuallisiert und verbessert.

Für Fragen und Anregungen benutzt bitte das Kontaktformular.

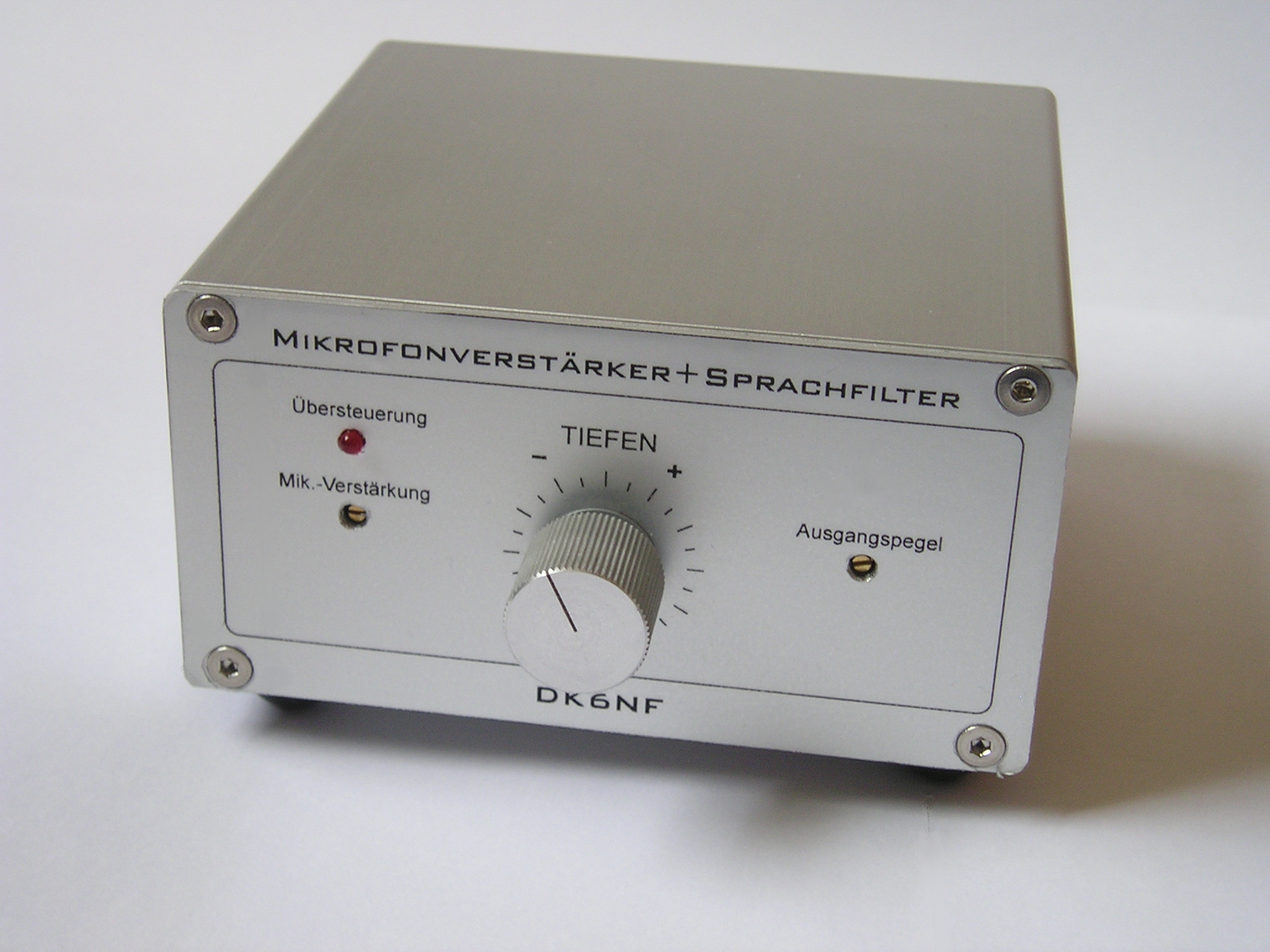

Mikrofonverstärker und Sprachfilter















Der Mikrofonverstärker eignet sich sowohl für dynamische Mirkrofone, als auch für solche in Multimedia-Headsets. Ursrünglich wurde er allerdings für Mikrofone in Flugfunkheadsets entwickelt. Gestestet wurde er insbesondere am HME-45 und HME-46 von Sennheiser. Das Sprachfilter wurde für SSB-Betrieb auf Kurzwelle ausgelegt. In den Ausgaben 1/2014 und 2/2014 der Zeitschrift "QRP-Report" findet man eine ausführliche Beschreibung.

Wie der praktische Betrieb gezeigt hat, kann es sinnvoll sein die Höhen etwas stärker anzuheben. Hierzu ist lediglich C9 = 680 pF gegen 470 pF zu tauschen.

















Einige Leiterplatten sind noch  übrig, die wir gerne zum Selbstkostenpreis abgeben.



"Folien" für einen Themen-OV-Abend beim OV Marburg (F15) zum Thema "Headsets/Mikrofone/Mikrofonverstärker/Sprachfilter" - pdf

Schalt und Bestückungsplan - pdf

Maßzeichnung des Gehäuses - pdf

Schaltplan und Platinen im EAGLE-Format - zip







CW-Keyer
Eine komplette Beschreibung findet man in der Ausgabe 4/2010 der Zeitschrift  "QRP-Report"


Bestückungs- und Schaltplan - pdf

Programm-Quelltext - pdf

EAGLE: Schaltplan und Platine - zip

Mikropascal-Projektdatei - rar

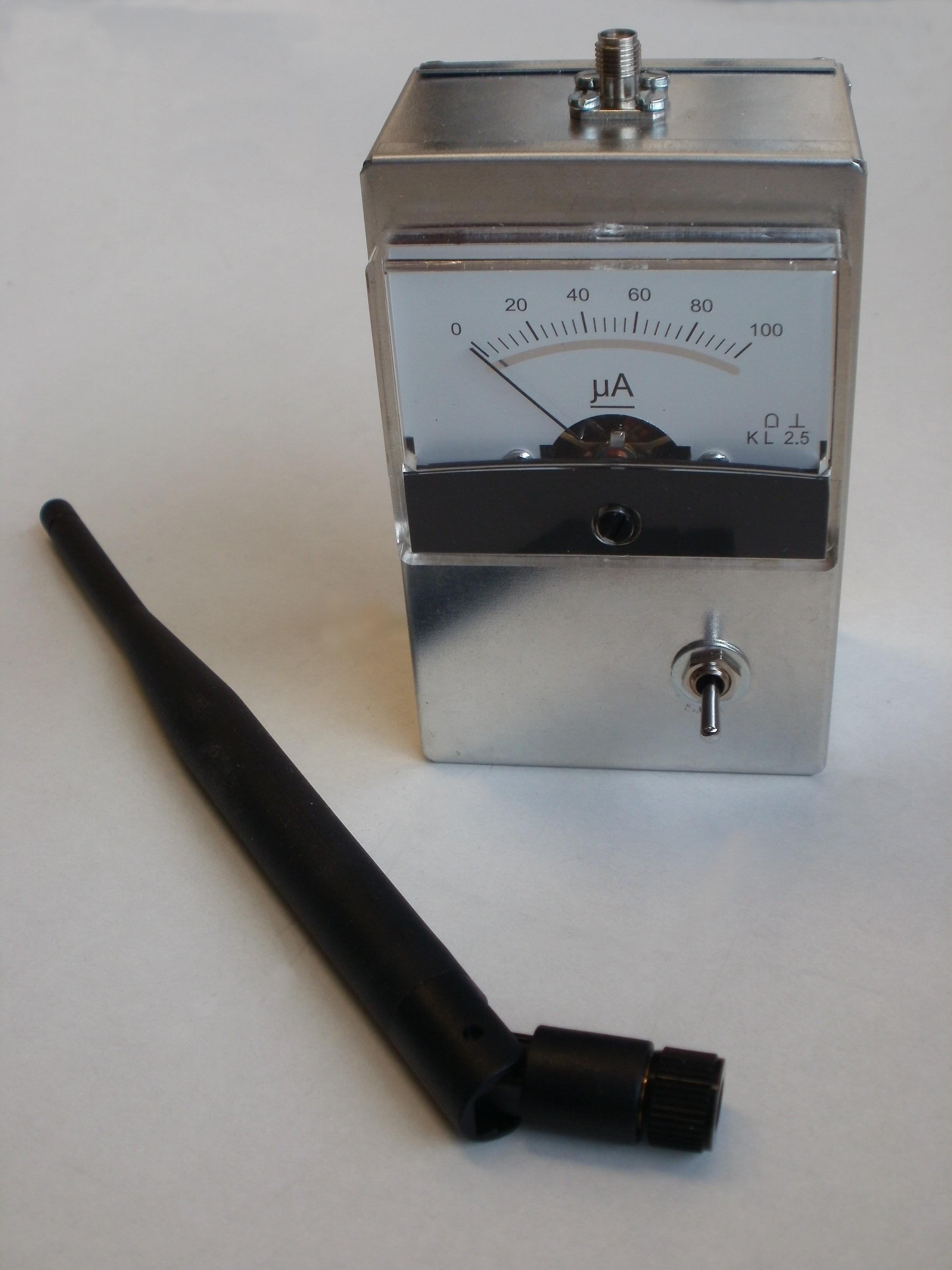

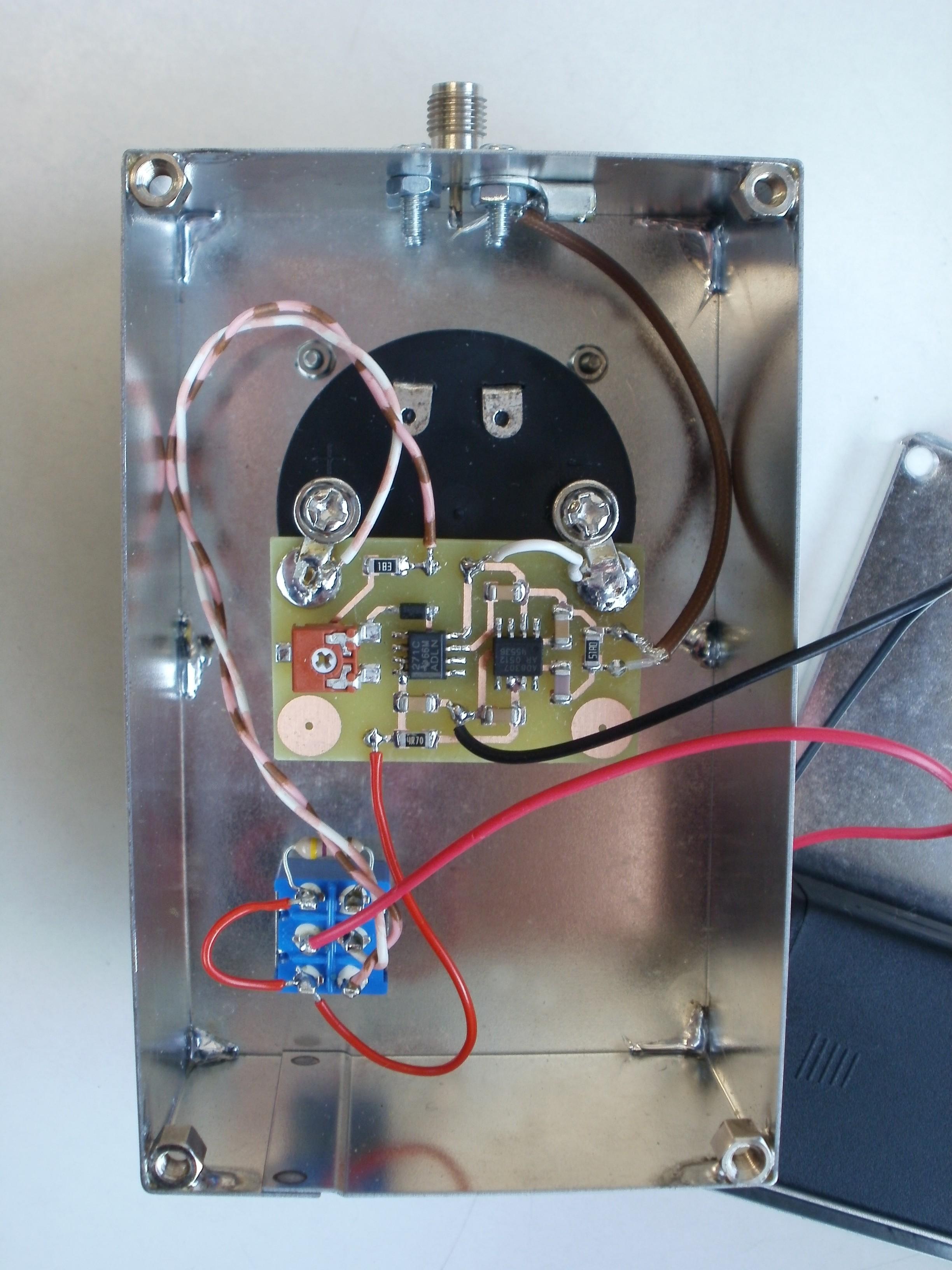

Relativ-Pegelmesser von KW bis UHF

Der hier vorgestellte Relativ-Pegelmesser hat einen Dynamikumfang von rund 90 dB. Es können Pegel mit Frequenzen bis ca. 1 GHz erfasst werden, wobei die Empfindlichkeit oberhalb 500 MHz deutlich zu sinken beginnt. Der maximale Eingangspegel beträgt 16 dBm (40 mW).

EIn ausführlicher Artikel ist in der Ausgabe 3/2013 der Zeitschrift "QRP-Report" erschienen.

Relativ-Pegelmesser-Doku - pdf

Details der Platine - pdf

Schaltplan und Platine als EAGLE-Dateien - zip



Hier gibt es Restbestände des QRP-Report.
Leider ist die Zeitschrift eingestellt worden.
